Потери напряжения в длинных кабельных линиях часто недооцениваются на стадии проектирования, что приводит к неработоспособности оборудования и превышению нормативных отклонений напряжения. Правильный расчет потерь требует понимания сложных физических процессов и применения точных математических моделей, учитывающих множество факторов от температуры проводника до характера нагрузки.

В практической работе инженеры сталкиваются с ситуациями, когда стандартные упрощенные формулы дают значительную погрешность. Особенно это проявляется при работе с протяженными линиями, где даже обычный удлинитель 50 метров может создать падение напряжения, превышающее допустимые пределы для чувствительного оборудования. Понимание механизмов потерь и методов их точного расчета становится критически важным для обеспечения надежного электроснабжения.

Физическая природа потерь: от омических потерь до реактивного сопротивления в длинных линиях

Потери напряжения в электрических линиях обусловлены несколькими физическими явлениями, каждое из которых вносит свой вклад в общую картину. Доминирующими являются омические потери, связанные с активным сопротивлением проводников, но с увеличением длины линии возрастает роль реактивных составляющих.

Активное сопротивление проводника определяется его геометрическими размерами и удельным сопротивлением материала:

R = ρ × L / S

где:

• R — активное сопротивление, Ом
• ρ — удельное сопротивление материала, Ом×мм²/м
• L — длина проводника, м
• S — площадь поперечного сечения, мм²

Однако эта простая формула справедлива только для постоянного тока. При переменном токе картина усложняется из-за поверхностного эффекта, который приводит к неравномерному распределению плотности тока по сечению проводника.

Реактивное сопротивление линии включает индуктивную и емкостную составляющие. Индуктивное сопротивление обусловлено магнитным полем, создаваемым током в проводнике:

XL = 2πfL₀

где:

• XL — индуктивное сопротивление, Ом
• f — частота, Гц
• L₀ — индуктивность единицы длины линии, Гн/м

Индуктивность единицы длины зависит от геометрии проводников и для одиночного провода над землей составляет:

L₀ = (μ₀/2π) × ln(2h/r)

где:

• μ₀ — магнитная проницаемость вакуума
• h — высота провода над землей
• r — радиус провода

Емкостное сопротивление становится значимым в длинных линиях и определяется емкостью между проводниками и относительно земли. Для практических расчетов емкостное сопротивление можно не учитывать при длинах до 10 км для воздушных линий и до 1 км для кабельных.

Особенности различных типов линий:

Тип линии	Основные потери	Дополнительные факторы
Воздушная одиночная	Активные, индуктивные	Влияние земли, метеоусловия
Кабельная одножильная	Активные, потери в изоляции	Взаимоиндукция, нагрев
Кабельная многожильная	Активные, эффект близости	Перераспределение токов
Экранированная	Активные, потери в экране	Циркулирующие токи

Математические модели расчета: точные формулы против инженерных приближений

Существует несколько подходов к расчету потерь напряжения, различающихся точностью и сложностью применения. Выбор метода определяется требуемой точностью расчета, длиной линии и доступными исходными данными.

Упрощенный метод основан на предположении о малости потерь по сравнению с номинальным напряжением. Падение напряжения рассчитывается по формуле:

ΔU = I × (R × cosφ + X × sinφ)

где:

• ΔU — падение напряжения, В
• I — ток нагрузки, А
• R — активное сопротивление линии, Ом
• X — реактивное сопротивление линии, Ом
• cosφ — коэффициент мощности нагрузки

Этот метод дает приемлемую точность при потерях напряжения до 5% и широко используется в инженерной практике.

Точный метод учитывает влияние падения напряжения на ток в линии и требует решения системы уравнений. Для однофазной цепи:

U₂ = U₁ — I × Z I = S / U₂

где:

• U₁, U₂ — напряжения в начале и конце линии
• Z — комплексное сопротивление линии
• S — комплексная мощность нагрузки

Решение этой системы требует итеративных методов, но обеспечивает высокую точность расчета.

Метод эквивалентных схем применяется для сложных разветвленных сетей и основан на замещении реальной сети эквивалентной электрической схемой. Каждый участок линии представляется П-образной или Т-образной схемой замещения.

Для линий длиной более 100 км необходимо учитывать распределенность параметров, что требует применения уравнений длинной линии:

U₂ = U₁ × ch(γl) — I₁ × Zв × sh(γl) I₂ = I₁ × ch(γl) — U₁ × sh(γl) / Zв

где:

• γ — константа распространения
• l — длина линии
• Zв — волновое сопротивление линии

Практические рекомендации по выбору метода расчета:

• Упрощенный метод: линии до 1 км, потери до 5%
• Точный метод: линии до 10 км, требуется высокая точность
• Метод длинных линий: линии более 10 км, высокие напряжения

Температурная зависимость сопротивления: учет нагрева проводников при различных нагрузках

Температура проводника оказывает существенное влияние на его активное сопротивление, что необходимо учитывать при точных расчетах потерь напряжения. Изменение сопротивления с температурой для металлических проводников описывается линейной зависимостью:

R(T) = R₂₀ × [1 + α(T — 20)]

где:

• R(T) — сопротивление при температуре T, Ом
• R₂₀ — сопротивление при 20°C, Ом
• α — температурный коэффициент сопротивления, 1/°C
• T — температура проводника, °C

Для меди α = 0,00393 1/°C, для алюминия α = 0,00403 1/°C. При нагреве проводника на 60°C его сопротивление увеличивается примерно на 25%.

Температура проводника определяется балансом выделяемого и отводимого тепла. Мощность тепловыделения равна:

P = I² × R(T)

Теплоотвод зависит от условий прокладки кабеля и может быть рассчитан по формуле:

P = (T — Tокр) / Σ(Rт)

где:

• Tокр — температура окружающей среды, °C
• Σ(Rт) — суммарное тепловое сопротивление, °C×м/Вт

Тепловое сопротивление включает:

• Сопротивление изоляции кабеля
• Сопротивление оболочки и защитных покровов
• Сопротивление окружающей среды (воздух, грунт)

Для кабелей, проложенных в земле, тепловое сопротивление грунта составляет основную долю общего теплового сопротивления и зависит от влажности, плотности и состава грунта.

Практический алгоритм учета температурной зависимости:

1. Первое приближение: расчет при температуре 20°C
2. Определение тока нагрузки по результатам первого приближения
3. Расчет температуры проводника с учетом теплового баланса
4. Пересчет сопротивления при найденной температуре
5. Итерации до достижения требуемой точности

Влияние температуры на различные типы проводников:

Материал	Температурный коэффициент, 1/°C	Изменение R при нагреве на 50°C
Медь	0,00393	+19,7%
Алюминий	0,00403	+20,2%
Сталь	0,0045	+22,5%
Сталемедный	0,0038	+19,0%

Методы компенсации потерь: повышение напряжения источника и местная компенсация

Компенсация потерь напряжения в протяженных линиях может осуществляться несколькими способами, каждый из которых имеет свои преимущества и области применения. Выбор метода компенсации зависит от характера нагрузки, требований к качеству электроэнергии и экономических соображений.

Повышение напряжения источника является наиболее простым методом компенсации. Напряжение в начале линии устанавливается выше номинального на величину ожидаемых потерь:

U₁ = Uном + ΔU

Этот метод эффективен при постоянной нагрузке, но создает проблемы при изменении режима работы. При снижении нагрузки напряжение у потребителя может превысить допустимые пределы.

Автоматическое регулирование напряжения осуществляется с помощью устройств РПН (регулирование под нагрузкой) или автотрансформаторов с моторным приводом. Регулятор изменяет коэффициент трансформации в зависимости от нагрузки, поддерживая напряжение у потребителя в заданных пределах.

Характеристики современных регуляторов напряжения:

• Диапазон регулирования: ±10…±20%
• Точность поддержания напряжения: ±1%
• Время срабатывания: 1-3 секунды
• Количество переключений в сутки: до 200

Компенсация реактивной мощности позволяет снизить ток в линии и, соответственно, потери напряжения. Установка конденсаторных батарей или синхронных компенсаторов в конце линии уменьшает реактивную составляющую тока:

ΔU = I × R × cosφ + I × X × sinφ

При компенсации реактивной мощности sinφ → 0, что существенно снижает вторую составляющую потерь.

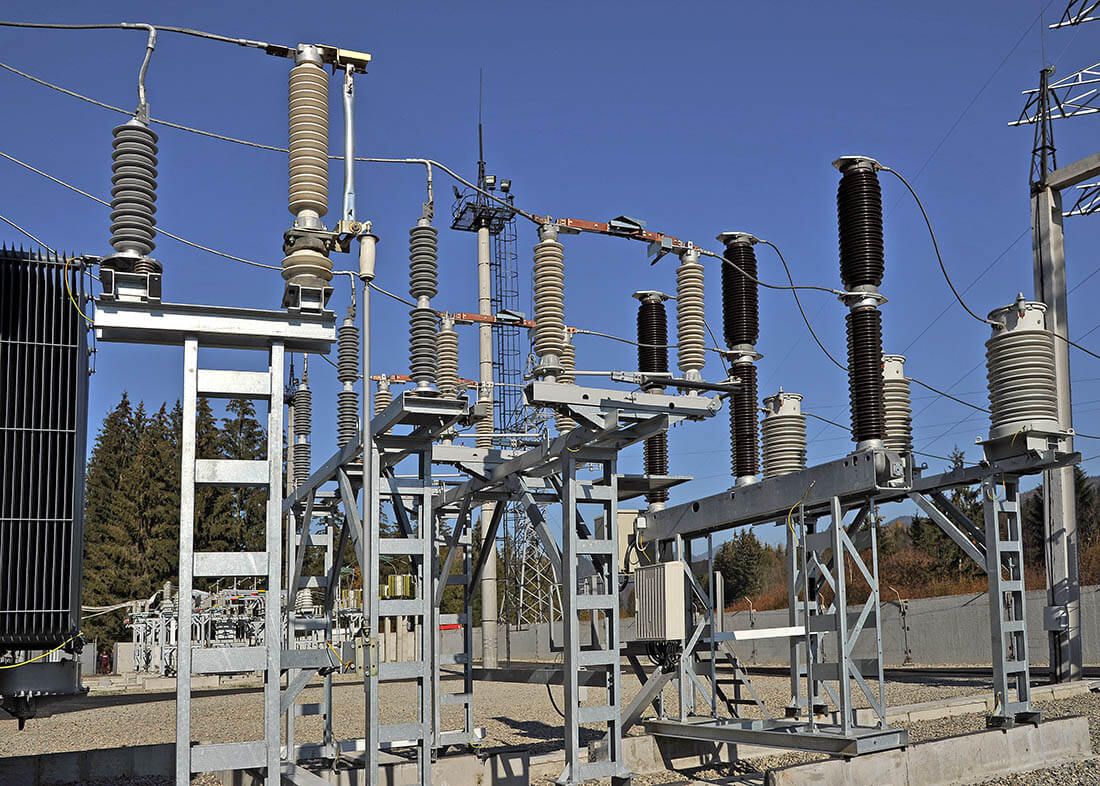

Промежуточные подстанции устанавливаются на длинных линиях для регенерации напряжения. Подстанция получает питание по высоковольтной линии и трансформирует напряжение для местного распределения, исключая потери в протяженных низковольтных сетях.

Применение более высокого класса напряжения для передачи энергии на большие расстояния с последующим понижением у потребителя. Потери напряжения обратно пропорциональны квадрату напряжения:

ΔU ~ I² × R ~ P² / U²

Увеличение напряжения в 2 раза снижает потери в 4 раза.

Сравнительная эффективность методов компенсации:

Метод	Капитальные затраты	Эксплуатационные расходы	Область применения
Повышение U источника	Минимальные	Минимальные	Постоянная нагрузка
Автоматическое регулирование	Средние	Средние	Переменная нагрузка
Компенсация реактивной мощности	Средние	Низкие	Индуктивная нагрузка
Промежуточные подстанции	Высокие	Средние	Очень длинные линии

Выбор оптимального сечения проводника: баланс между потерями и стоимостью

Определение оптимального сечения проводника представляет классическую задачу технико-экономической оптимизации, где необходимо найти баланс между капитальными затратами на кабель и эксплуатационными расходами от потерь электроэнергии.

Стоимость потерь электроэнергии за срок службы кабеля составляет:

Сп = ΔP × Tг × Cэ × Kп

где:

• ΔP — потери мощности в линии, кВт
• Tг — число часов работы в году, ч
• Cэ — стоимость электроэнергии, руб/кВт×ч
• Kп — коэффициент приведения разновременных затрат

Потери мощности в линии определяются как:

ΔP = 3 × I² × R = 3 × (P / (√3 × U × cosφ))² × ρ × L / S

Отсюда видно, что потери обратно пропорциональны сечению проводника.

Капитальные затраты на кабель пропорциональны его сечению:

Кк = Ск × S × L

где:

• Ск — стоимость единицы объема проводникового материала, руб/мм²×м

Общие приведенные затраты составляют:

З = Кк + Сп = Ск × S × L + (3 × P² × ρ × L × Tг × Cэ × Kп) / (U² × cos²φ × S)

Оптимальное сечение находится из условия минимума общих затрат:

dЗ/dS = 0

Решение этого уравнения дает формулу для экономического сечения:

Sэк = √(3 × P² × ρ × Tг × Cэ × Kп) / (U² × cos²φ × Ск)

Практическое применение формулы требует учета ряда ограничений:

Ограничение по допустимому току. Сечение должно обеспечивать пропуск расчетного тока без превышения допустимой температуры: S ≥ I / Jдоп

Ограничение по допустимым потерям напряжения. Потери не должны превышать нормативных значений: ΔU ≤ ΔUдоп

Ограничение по механической прочности. Минимальное сечение по условиям механической прочности составляет 16 мм² для алюминиевых и 10 мм² для медных проводов.

Алгоритм выбора оптимального сечения:

1. Расчет экономического сечения по формуле
2. Проверка по допустимому току
3. Проверка по допустимым потерям напряжения
4. Проверка по механической прочности
5. Выбор ближайшего стандартного сечения
6. Технико-экономическое сравнение вариантов

Факторы, влияющие на экономическое сечение:

• Время использования максимума нагрузки — чем больше Tmax, тем больше оптимальное сечение
• Стоимость электроэнергии — рост тарифов увеличивает экономическое сечение
• Стоимость проводникового материала — дорогая медь смещает оптимум в сторону меньших сечений
• Расчетная нагрузка — для мощных потребителей экономически оправданы большие сечения

Практические измерения и верификация расчетов: методы контроля в эксплуатации

Верификация расчетных данных путем практических измерений является обязательным этапом ввода в эксплуатацию протяженных силовых линий. Измерения позволяют выявить отклонения от расчетных параметров и скорректировать режимы работы оборудования.

Измерение падения напряжения проводится при номинальной нагрузке с использованием цифровых вольтметров класса точности не ниже 0,5. Измерения выполняются одновременно в начале и конце линии для исключения влияния колебаний напряжения в сети.

Методика измерения падения напряжения:

1. Подключение нагрузки, соответствующей расчетному току
2. Стабилизация теплового режима (не менее 2 часов работы)
3. Одновременное измерение напряжений в начале и конце линии
4. Расчет относительного падения напряжения: δU = (U₁ — U₂) / U₁ × 100%

Измерение параметров линии включает определение активного и реактивного сопротивлений. Для измерения активного сопротивления используется метод амперметра-вольтметра при постоянном токе или специализированные приборы типа микроомметров.

Измерение реактивного сопротивления проводится при переменном токе методом резонанса или с использованием измерителей иммитанса. Для кабельных линий необходимо учитывать емкостную составляющую, которая измеряется при отключенной нагрузке.

Термографическое обследование позволяет выявить участки повышенного нагрева, свидетельствующие о локальном увеличении сопротивления. Измерения проводятся тепловизором при рабочем токе нагрузки.

Признаки нарушений по данным термографии:

• Неравномерный нагрев по длине кабеля
• Локальные «горячие точки» в соединениях
• Перегрев одной фазы относительно других
• Превышение допустимой температуры изоляции

Контроль изоляции осуществляется измерением сопротивления изоляции мегаомметром напряжением 2,5 кВ для кабелей до 1 кВ и 5 кВ для кабелей 6-10 кВ. Измерения проводятся между жилами и между жилами и землей.

Осциллографирование токов и напряжений применяется для анализа качества электроэнергии и выявления высших гармоник, влияющих на дополнительные потери в линии. Коэффициент искажения синусоидальности не должен превышать 8% для напряжения и 12% для тока.

Типовые отклонения измеренных параметров от расчетных:

Параметр	Допустимое отклонение	Возможные причины превышения
Активное сопротивление	±5%	Нарушения в соединениях, некачественный монтаж
Падение напряжения	±10%	Отклонение фактической нагрузки, температурные условия
Температура нагрева	+15°C от расчетной	Нарушение условий теплоотвода, перегрузка
Сопротивление изоляции	Не менее нормативного	Увлажнение, механические повреждения

Протокол измерений должен содержать:

• Параметры измерительных приборов и их сертификаты
• Условия проведения измерений (температура, влажность)
• Схему подключения измерительных приборов
• Результаты измерений с указанием погрешности
• Сравнение с расчетными и нормативными значениями
• Выводы о соответствии линии проектным параметрам

Экономическое обоснование технических решений: критерий минимума приведенных затрат

Экономическое обоснование технических решений при проектировании протяженных силовых линий основывается на сопоставлении различных вариантов по критерию минимума приведенных затрат. Этот подход позволяет учесть как капитальные вложения, так и эксплуатационные расходы на протяжении всего срока службы оборудования.

Приведенные затраты для варианта силовой линии составляют:

З = К × Eн + И

где:

• К — капитальные вложения, руб
• Eн — нормативный коэффициент эффективности (0,1-0,15)
• И — годовые эксплуатационные издержки, руб/год

Капитальные вложения включают:

• Стоимость кабеля или проводов
• Стоимость опор и конструкций (для ВЛ)
• Стоимость земляных работ и прокладки (для КЛ)
• Стоимость соединительных и концевых муфт
• Стоимость монтажных работ
• Стоимость компенсирующих устройств

Эксплуатационные издержки состоят из:

• Стоимости потерь электроэнергии
• Амортизационных отчислений
• Расходов на техническое обслуживание
• Расходов на текущий ремонт

Стоимость потерь электроэнергии является наиболее значимой составляющей эксплуатационных расходов:

Сп = ΔP × τ × Сэ

где:

• ΔP — потери мощности, кВт
• τ — время потерь, ч/год
• Сэ — стоимость электроэнергии, руб/кВт×ч

Время потерь определяется как:

τ = Tmax × (Iср/Imax)²

где:

• Tmax — время использования максимальной нагрузки, ч/год
• Iср, Imax — средний и максимальный токи нагрузки

Для промышленных предприятий τ = 3000-5000 ч/год, для коммунально-бытовых потребителей τ = 2500-3500 ч/год.

Сравнение вариантов проводится по нескольким критериям:

1. Минимум приведенных затрат — основной критерий выбора
2. Срок окупаемости дополнительных капвложений: Ток = (К₂ — К₁)/(И₁ — И₂)
3. Чистый дисконтированный доход с учетом изменения стоимости энергии во времени

Практический пример сравнения вариантов кабельной линии 10 кВ длиной 5 км:

Вариант	Сечение, мм²	Капвложения, млн руб	Потери, кВт	Эксплуатационные расходы, тыс руб/год	Приведенные затраты, тыс руб/год
1	50	12,5	180	950	2200
2	70	14,2	128	720	2140
3	95	16,8	95	580	2260

Оптимальным является вариант 2 с минимальными приведенными затратами.

Факторы неопределенности требуют проведения анализа чувствительности:

• Изменение тарифов на электроэнергию (±20-30% за срок службы)
• Колебания курса валют для импортного оборудования
• Изменение процентных ставок по кредитам
• Инфляционные процессы

Социально-экономические факторы также влияют на выбор решения:

• Надежность электроснабжения потребителей различных категорий
• Экологические ограничения на трассе линии
• Земельные отношения и согласования
• Требования энергоэффективности и энергосбережения

Окончательное решение принимается на основе комплексного анализа всех факторов с обязательным экономическим обоснованием выбранного варианта.

Автор: Артём Высоков
